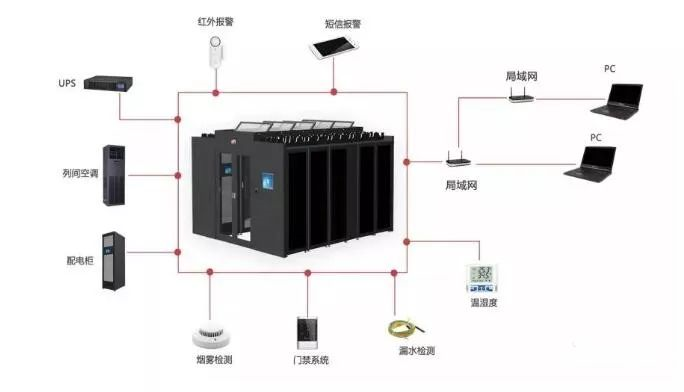

模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照最大N台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。该模块（不包括UPS）占地面积为35 m2，加上模块外维护通道和给模块内空调供电的PDF柜，总占地面积不超过55 m2，模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少或增加。

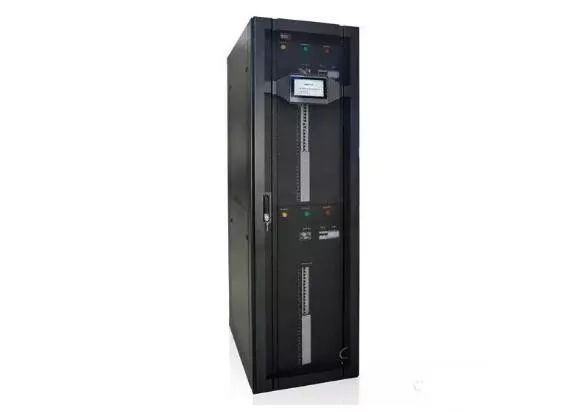

1、彩色触屏操作、界面简单直接

采用图形显示方式，轻触屏幕即可了解各项关键参数，可简化维护行为并有效减少人为失误。

2、智能配电监控系统

（1）、主路、支路全电量参数全监控，数据全，精度高。

（2）、国际品牌配件

（3）、断路器均采用施耐德、ABB等国际一线品牌，可靠性、安 全性高。

（4）、支持热插拔、模块化设计

（5）、断路器、监控模

块化热插拔设计，杜绝断电灵活扩容 高效、灵活通讯方案 、支持TCP\IP、RS485、MODBUS、SNMP等多种通讯方式 及通讯协议，快速高效与后端监控平台对接。

（6）支持上\下进线

无需额外配件即可实现上/下进线，轻松应对各种安装需求。

3、主路监控

提供单线运行图，帮助客户及时了解供电线路、主电源、断路器和配电模块的最新状态，以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。

4、支路监控

实时监测显示所有支路电压、电流、谐波、电量和功率等电参量信息。

5、详尽事件记录

可记录最多5,000个事件，可据此配置警报以免系统因超载或环境因素而发生故障。

模块化数据中心采用行级水平送风空调进行制冷。

1、概述

（1）、模块化数据中心内，空调同设备机柜一起，共同组成密闭冷（热）通道，实现冷热空气隔离。模块化数据中心采用的空调为水平送风方式，气流路径为后进前出，其将将服务器排出的热风吸入冷却后吹出；冷空气再被服务器吸入、排出，如此反复。

（2）、水平送风空调靠近热源，送风距离大大缩短，从而减少气流沿程压力损失和冷空气的泄露量，提高了冷量的利用效率。

（3）、模块化数据中心标准模块应用在300m2以下的空间，最大支持单机柜的功率密度达到9kW，冷、热通道的宽度均为1.2m。

（4）、空调的室内机顶部或底部有制冷剂管路、电源和信号线路、排冷凝水管路等接口。

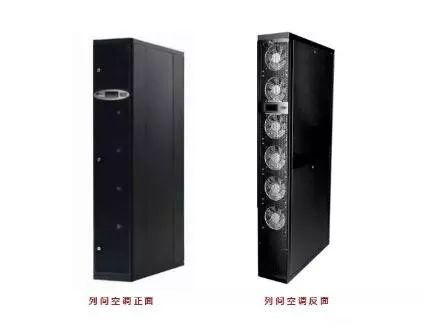

（5）室内机外观如图所示（实际外观根据配置确定）。

空调室外机（T1工况，环境最高温度43℃；T3工况，环境最高55℃时可定制。）在确定安装位置时周边要预留不少于1.5m的安装维护通道。

模块化数据中心的密闭通道主要由端门和天窗组成。

1：端门

（1）、密闭通道的端门分为推拉门和双开门两种方案，可根据客户的需求选配。

（2）、推拉门尺寸：高×宽×深 =2050mm×1200mm×42mm。

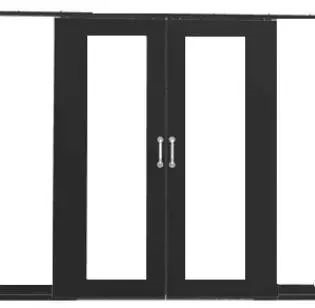

推拉门采用推拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。推拉门外观如图所示。

（3）、双开门尺寸：高×宽×深 =2050mm×1200mm×42mm。

双开门整体与机柜通过螺钉联接，可以保证系统的独立性。门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。门板下部安装密封毛刷，可以提高模块的密闭性。

2：天窗

(1）、密闭通道采用平顶结构方案。

（2）、平顶天窗尺寸：高×宽×深=350mm×1200mm×600mm。

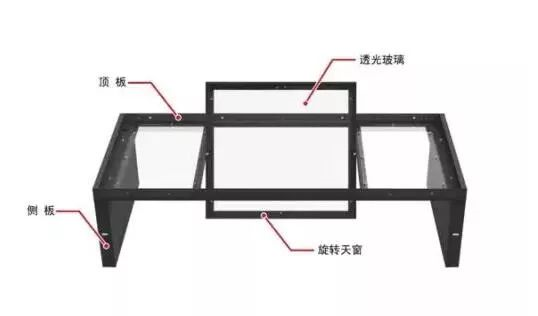

（3）、平顶天窗由侧板、顶板、旋转天窗组成，以单个机柜为扩展模块单元。旋转天窗通过FuseLink销钉与顶板联接，工作状态下天窗处于水平状态，消防状态下FuseLink熔断，天窗在重力作用下自动打开，保证灭火气体进入通道。平顶天窗外观如图所示。

模块化数据中心最大可配置N台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。

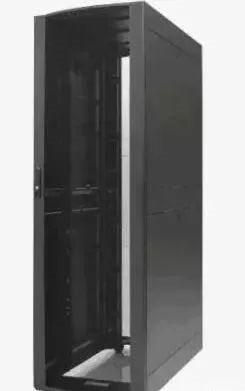

模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。机柜外观如图所示。

机柜特性 ：
（1）、机柜满足如下特性：
（2）、前后门通风率70%。
（3）、机柜内后部可安装两条竖装PDU。
（4）、机柜的垂直安装立柱上标示有每个"U"的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于1300kg。

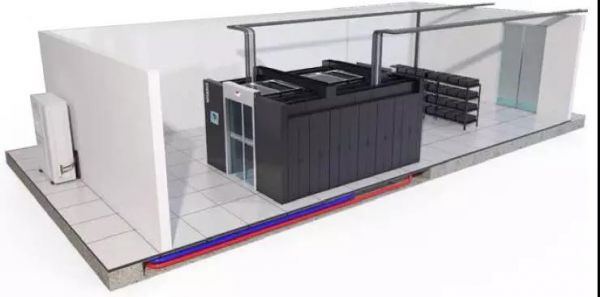

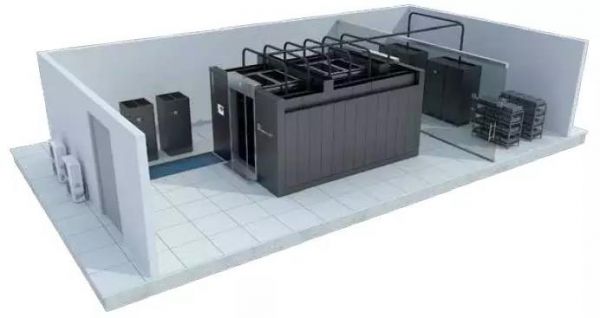

低颗粒度微模块式模块化数据中心 采用列间空调+模块化UPS+电池入列/出列

微模块式模块化数据中心应用场景：适合单个机房内分散扩容

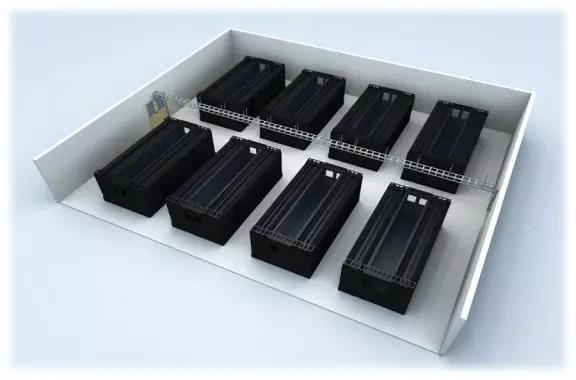

大颗粒度微模块式模块化数据中心冷通道封闭或不封闭，集中供电制冷，房间级间空调，外置集中供电

大颗粒度微模块式模块化数据中心应用场景：适合模块级/机房级的分散扩容

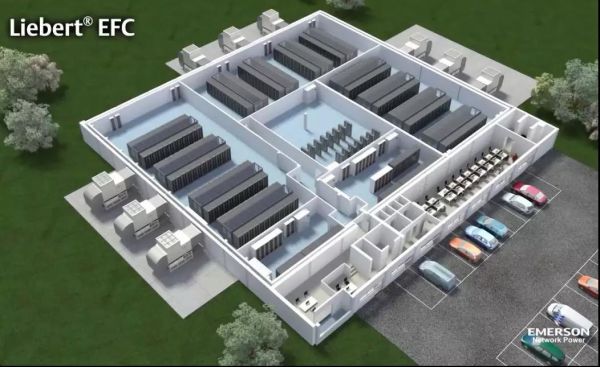

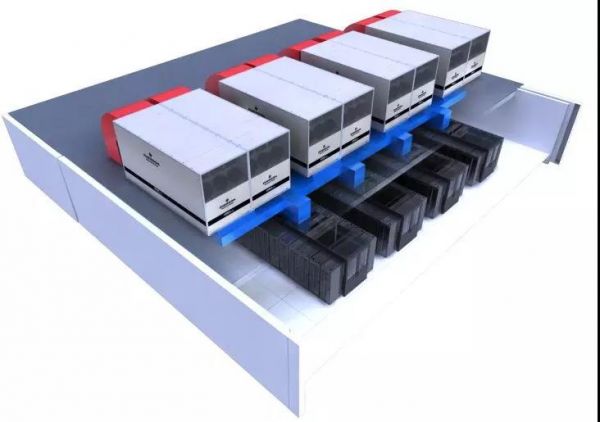

超大颗粒度微模块式模块化数据中心冷通道封闭或热通道封闭，集中供电制冷，单元式空调安装于侧面/楼顶

超大颗粒度微模块式模块化数据中心应用场景：适合机房级的分散扩容

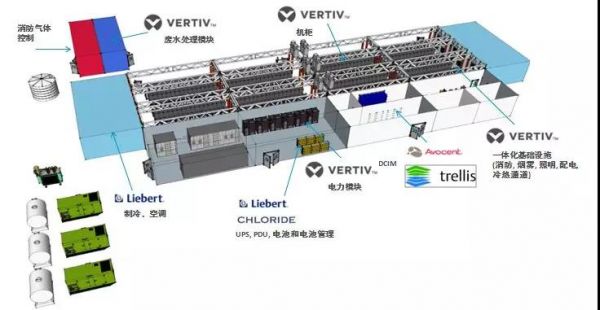

拥有所有关键的底层技术最具成本效益的预制化集装箱模块化解决方案预制化集装箱模块化数据中心应用场景：适合数据中心级模块化扩容
